Drobná změna a vše se rozsype
Upravíš geometrii a musíš znovu posunout kóty, čáry i popisky. Jedna změna znamená několik dalších.
Ve Weldia Designeru jsou kóty navázané na geometrii spoje.
Weldia Designer 2
Obrázek svaru, který vložíš do vlastní dokumentace
Kresli svarové spoje do WPS, návodek a protokolů. Kóty drží na geometrii, značka se kreslí podle ISO 2553 nebo AWS A2.4 a výsledek exportuješ jako PNG. WPS dokumenty můžou zůstat tam, kde jsou.
Zkušební verze Designeru po registraci · od 2 388 Kč za uživatele a rok · bez instalace
54 sekund v reálném čase: od prázdného plátna k okótovanému spoji se značkou svaru.
01 Co tě dnes zdržuje
Změň nástroj pro kreslení, WPS dokumenty si nech
Když vedeš WPS ve Wordu, Excelu nebo jiném systému, můžeš na kreslení začít používat Weldia Designer. Převádět celou dokumentaci není potřeba.
Zase kreslíš od nuly
Podobný spoj už někdo kreslil. Soubor ale nenajdeš, a tak opakuješ práci, která už byla hotová.

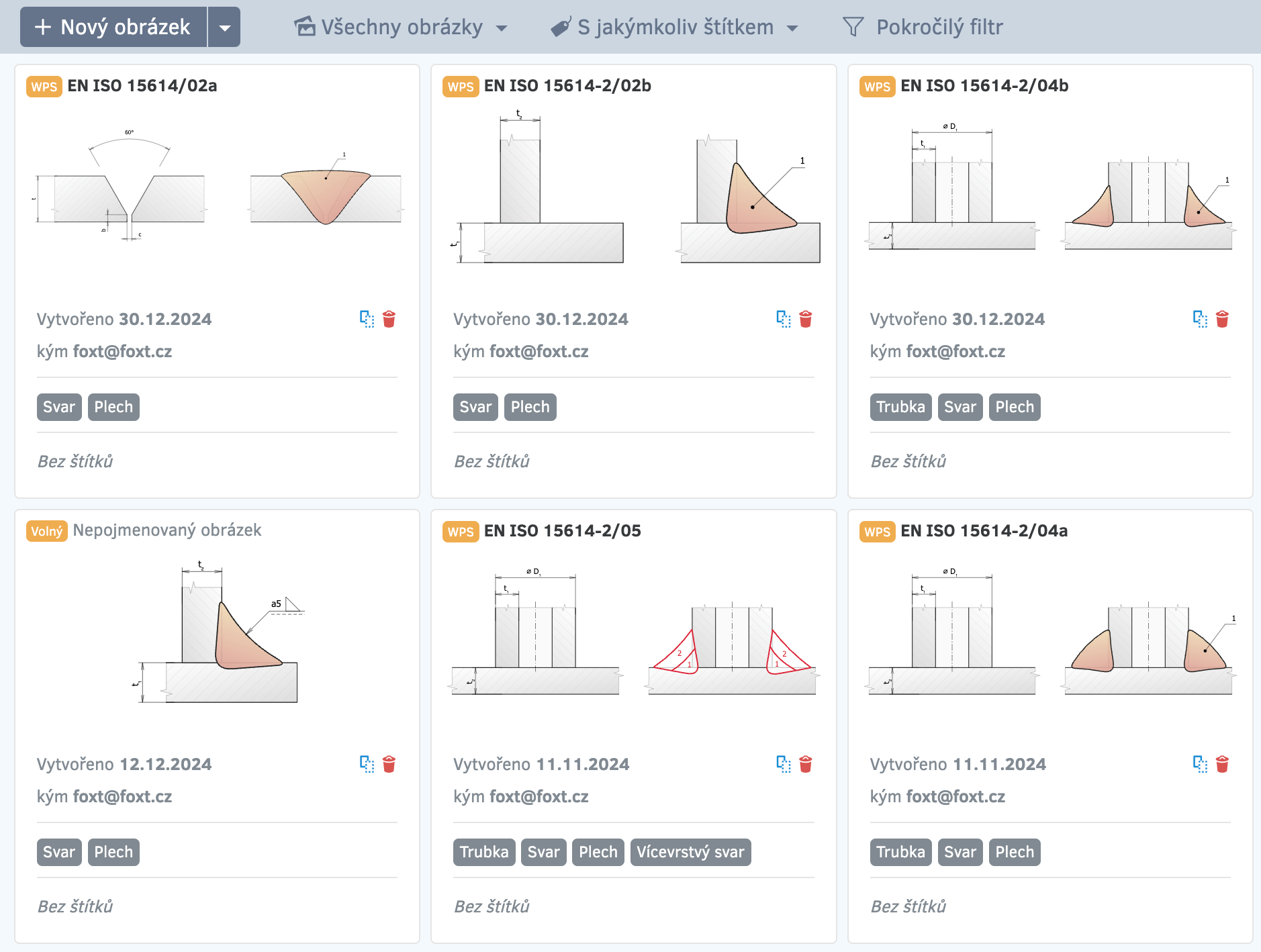

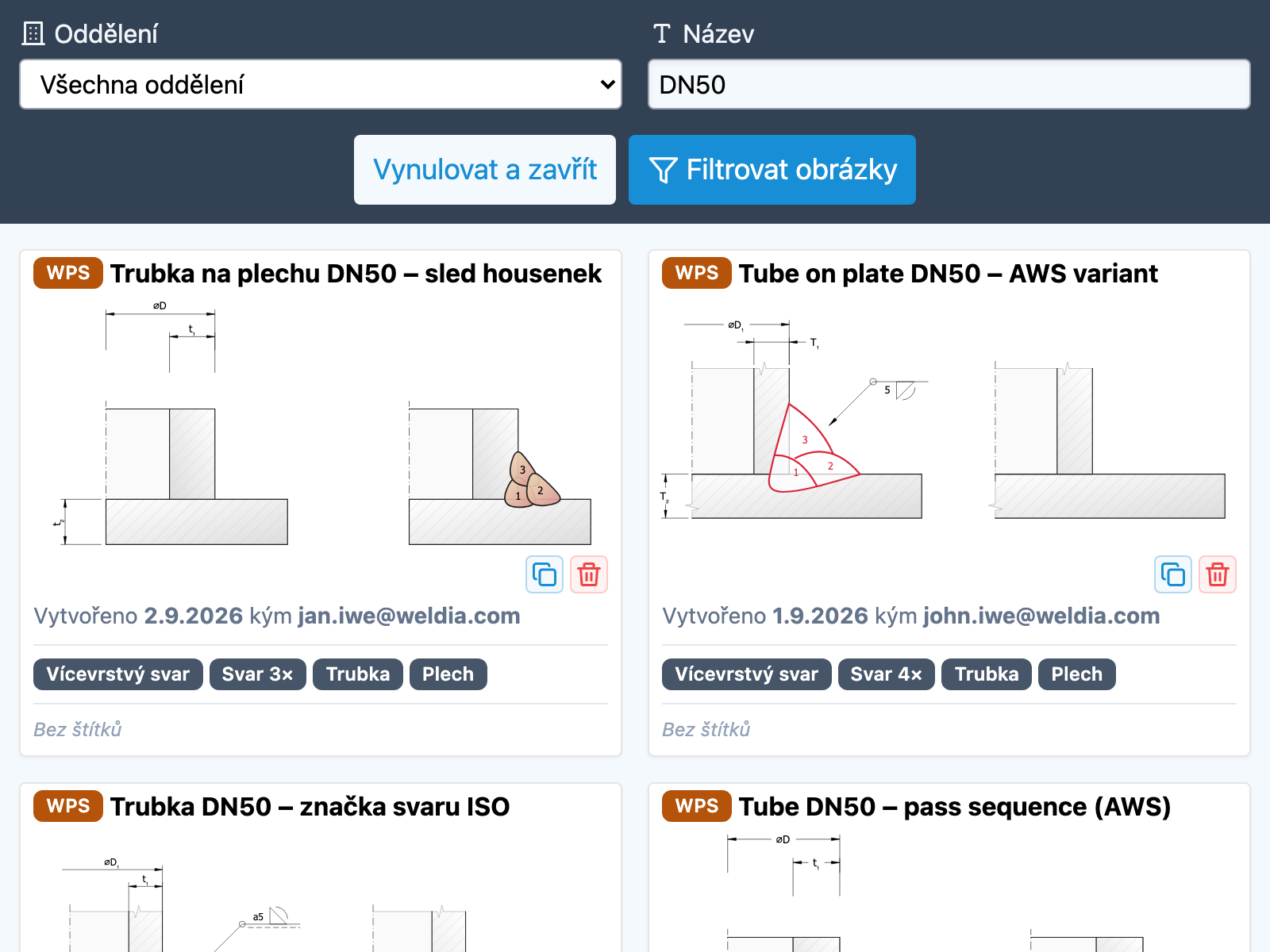

Ve Weldia Designeru najdeš obrázky ve sdílené knihovně a upravíš je pro další spoj.
Zbytečně složitý nástroj
Na obrázek svaru nepotřebuješ celý CAD. Ve Wordu nebo Excelu zase skládáš čáry a značky ručně.
Ve Weldia Designeru sestavíš spoj z hotových prvků a vyexportuješ obrázek do dokumentu.
02 Jak to funguje
Od prvního plechu k PNG ve třech krocích
Ukázáno na spoji trubky s plechem, stejném jako ve videu nahoře.
- 01
Sestav spoj

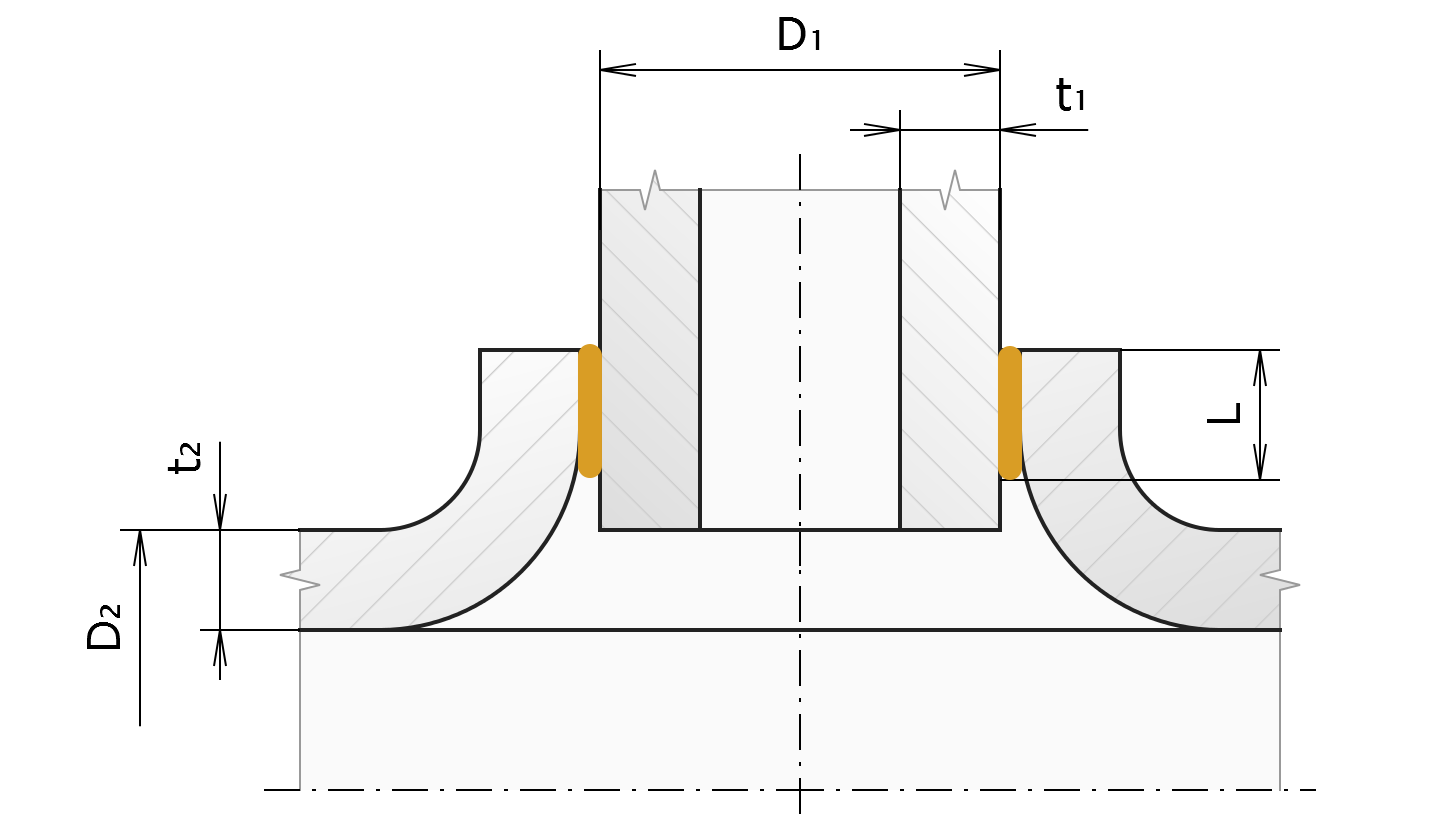

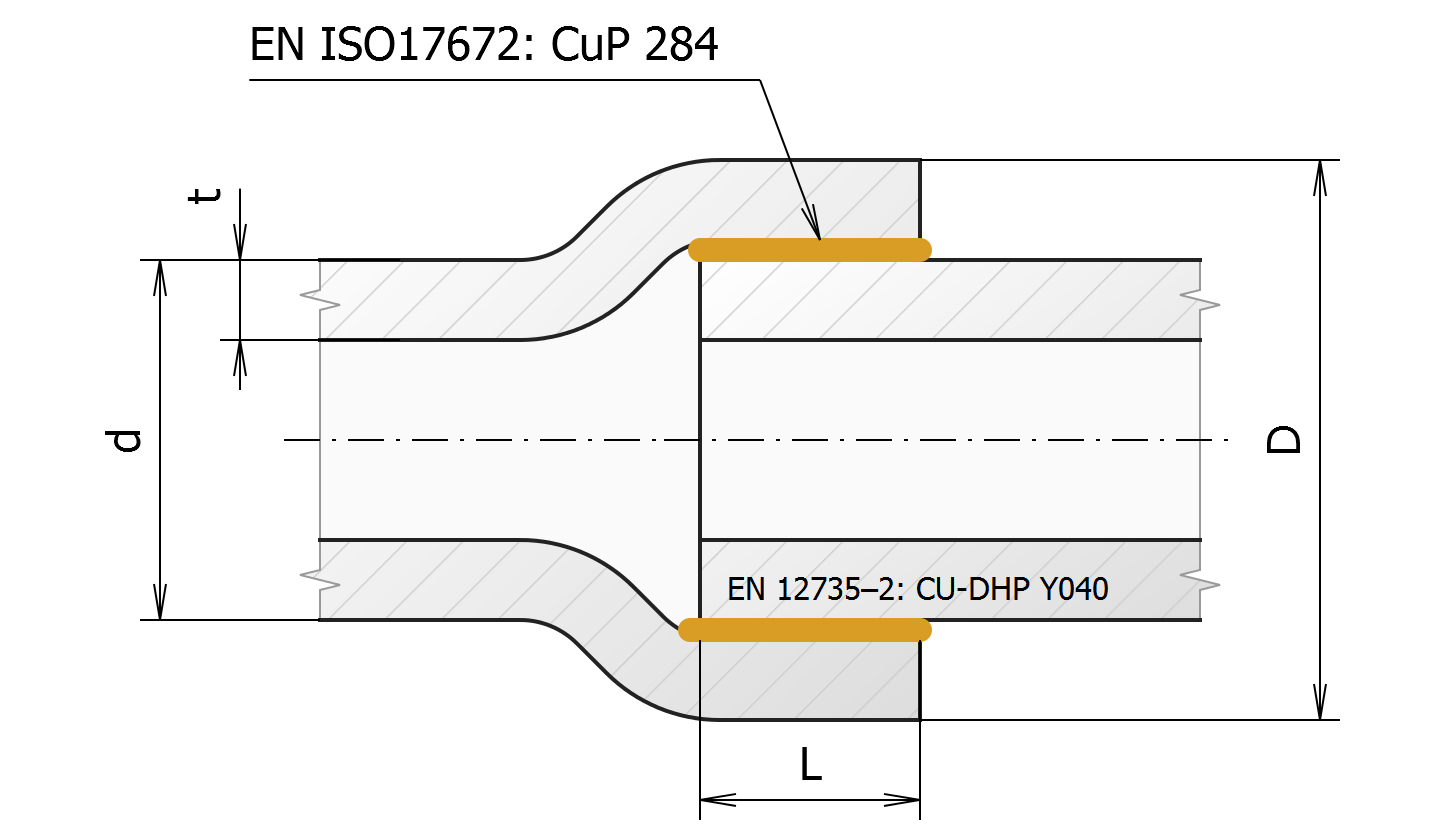

Parametrické plechy, trubky, tyče, profily a výztuž. Stejně parametricky vložíš i samotné svary.
- 02
Doplň dokumentační detail
Automatické kóty z vybraných hran, očíslované housenky a značka svaru podle ISO 2553 nebo AWS A2.4.
- 03
Použij výsledek
Stáhni přípravu svarových ploch a postup svařování jako PNG a vlož je do svého WPS dokumentu.
03 Přednosti
Specializovaný na obrázky svarů, ne na kreslení obecně
Designer 1 byl rychlý, ale kóty, značka a číslování housenek pořád zabíraly nejvíc času. Designer 2 je udělá za tebe.
Značky svarů podle ISO i AWS

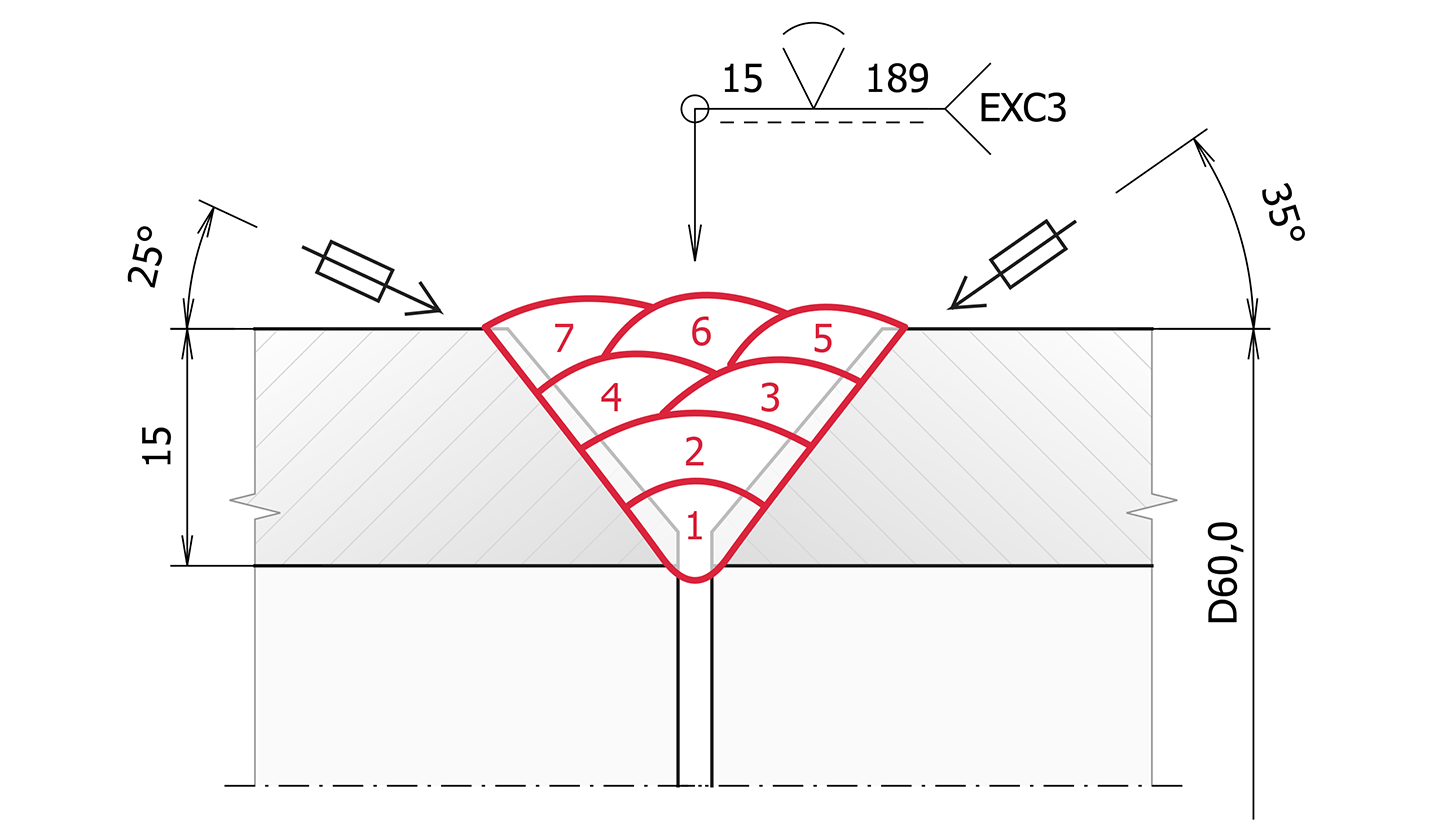

24 druhů svarů podle ISO 2553 a 17 podle AWS A2.4, s rozměry, povrchem, modifikátory i vidlicí. Každá změna se projeví hned.
Kóty, které drží na spoji
Vyber hrany a kóta se nakreslí sama, popsaná t1, t2 nebo ⌀D jako ve WPS, nebo naměřenou hodnotou. Posuň plech a kóta jde s ním.
Housenky a vrstvy

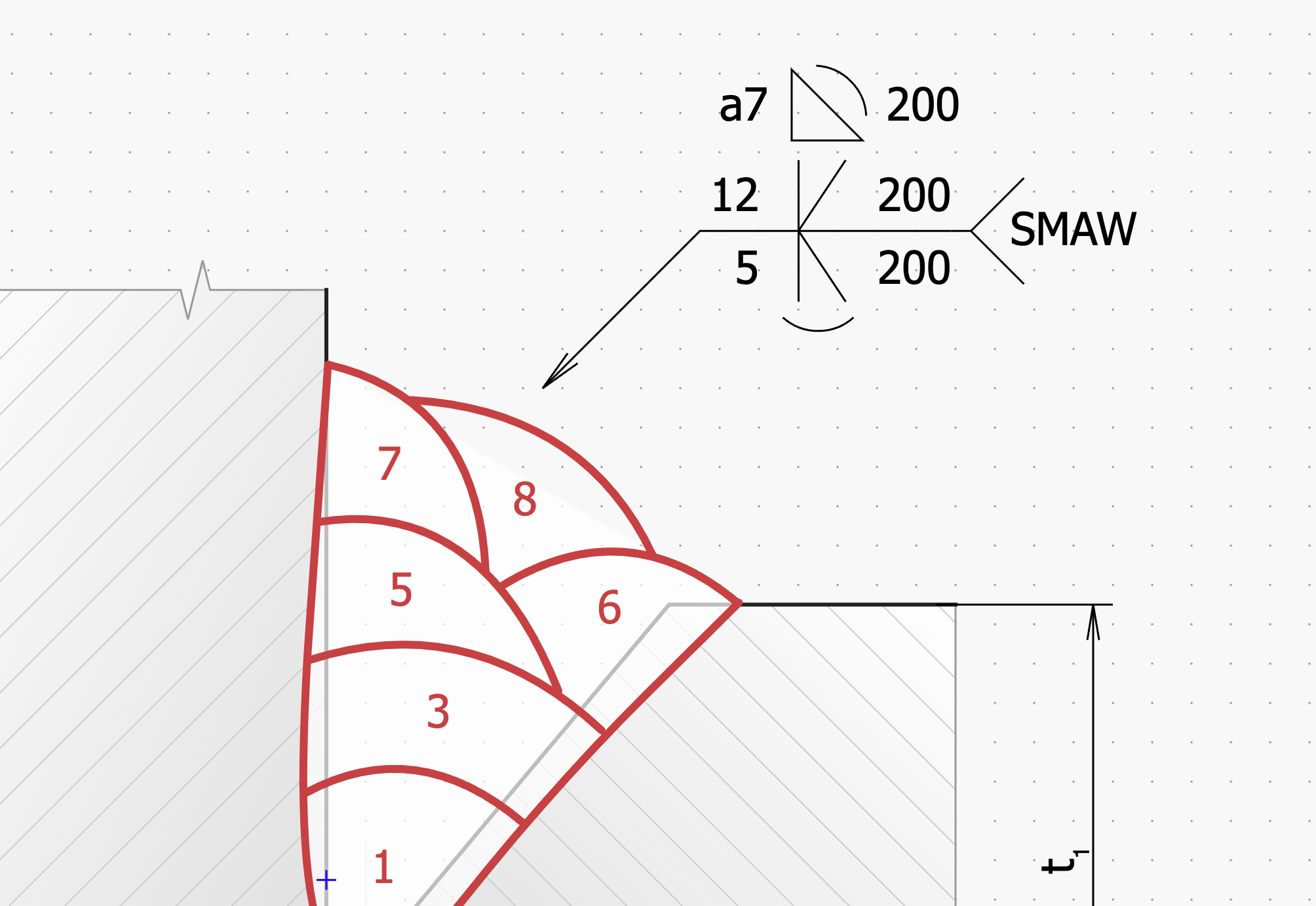

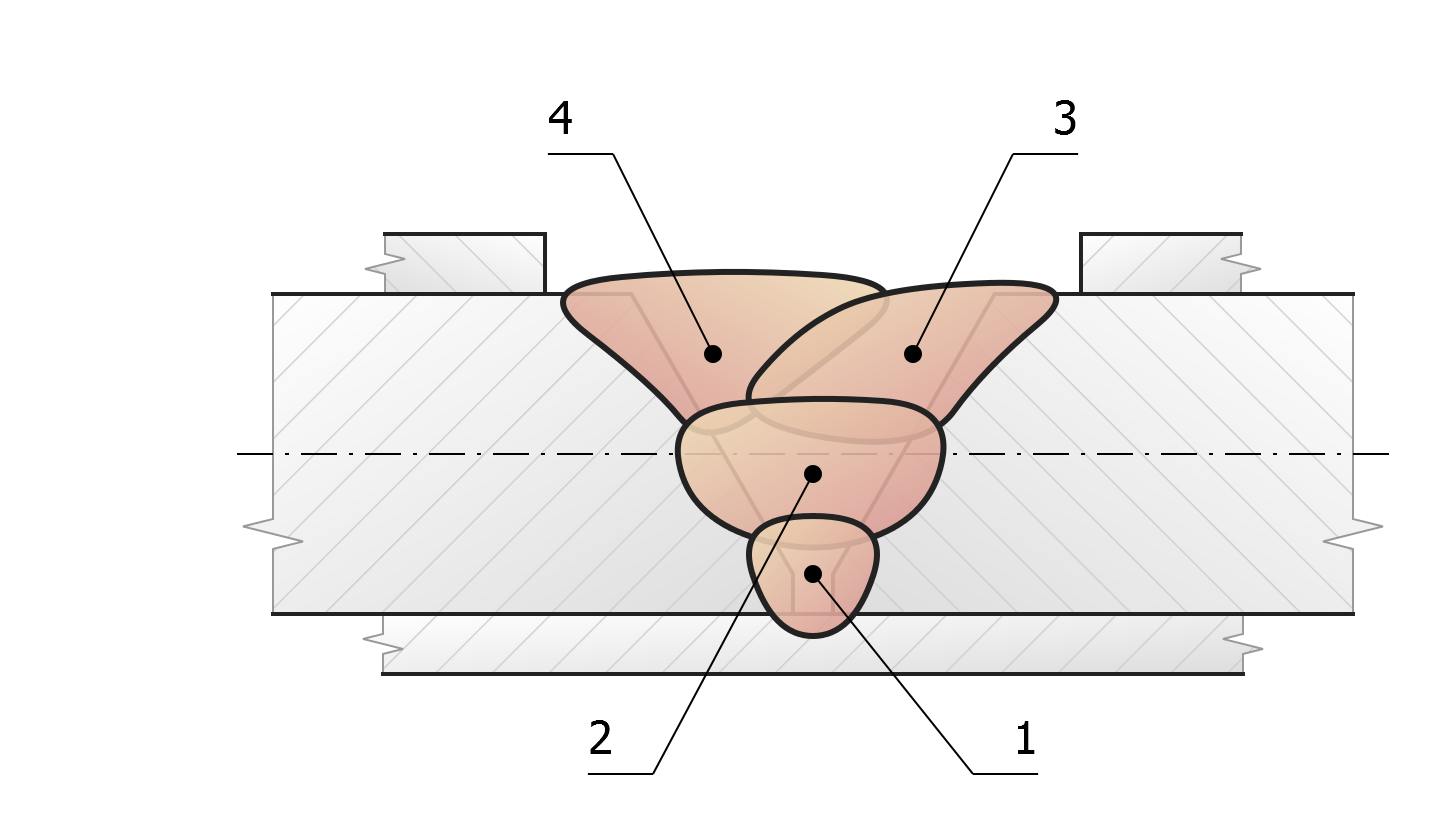

Očísluj housenky, ukaž spoj s nimi i bez nich a zamkni, co je hotové. Vícevrstvý svar se čte jako očíslovaný sloupec.
Knihovna sdílená s kolegy
Ukládá se průběžně. Další WPS začneš od minulého obrázku, svého nebo kolegova, který najdeš podle názvu.
Housenky od ruky
Každou housenku nakresli jedním tahem a stane se z ní pořádná housenka s dalším číslem. Dvanáct housenek je dvanáct tahů.
Spoj ve 3D ve vývoji
Jedním kliknutím uděláš z 2D obrázku řez ve 3D pro dílnu nebo školení.
3D pohled je zatím jen ke čtení a ne každý objekt už má 3D tvar.
A drobnosti, které už neděláš ručně
- Přichytávání k mřížce i k hranám ostatních dílů
- Volné tvary a čáry pro to, co žádná paleta nemá
- Masky, které skryjí část objektu a posouvají se s ním
- Textová pole, symboly ⌀ ± ° × a poznámky ukotvené ke svaru
- Měřítka v milimetrech nebo palcích
- Snímek libovolné části obrázku jako PNG
- Oblíbené plechy, trubky a profily první v paletě
- Klávesové zkratky pro každý nástroj
04 Reference
Co o nás říkají zákazníci
Svarové spoje pro opravy kolejových vozidel
Oceňujeme zejména snadnou tvorbu detailních náčrtů pro dokumentaci WPS přímo v prohlížeči, což výrazně zrychluje schvalovací procesy svářecích dozorů.
Milan Kadlec
oborový specialista
České dráhy
Jejich aplikace jsou vždy rychlé, intuitivní a šetří mi spoustu času.
Daniel Petřík, IWT, IWI-C
Technolog, svařečský dozor (Responsible Welding Coordinator)
BAUMRUK & BAUMRUK
Software Weldia nám výrazně usnadnil správu WPS a WPQR.
Ing. Miloš Jirák
Vedoucí výroby strojů
SEA Enterprises
Vzhledem k tomu, že spravujeme více než 1 000 WPS, nám tento modul výrazně pomohl zefektivnit a zpřehlednit práci se svářečskou dokumentací.
Ing. Petr Liška
Welding engineer, EWE/IWE
Vexve05 ISO a AWS
Jeden spoj, dvě normy, jedno kliknutí

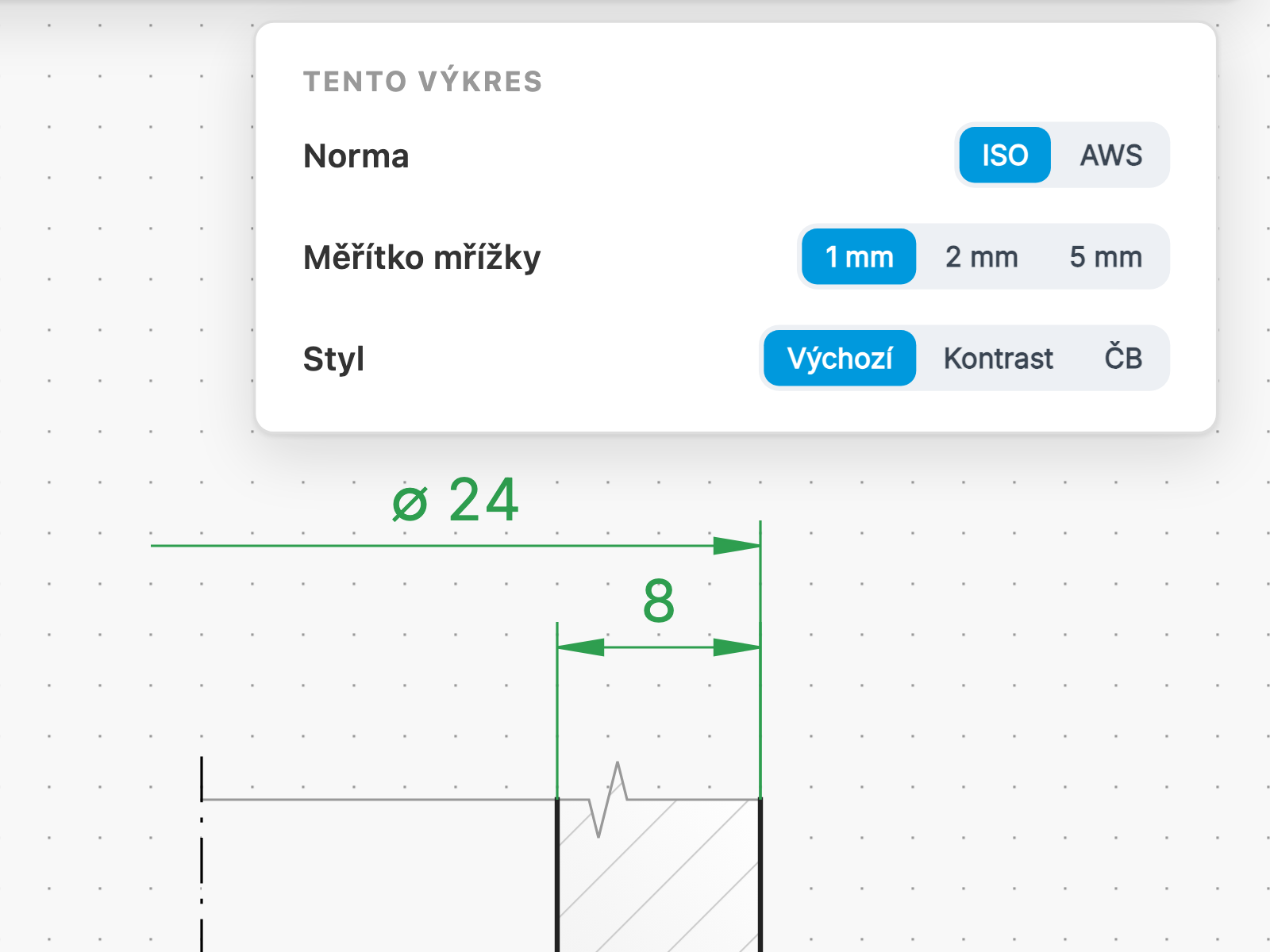

WPS pro amerického zákazníka chce AWS A2.4, stejný spoj pro Evropu ISO 2553. Nakresli ho jednou a přepni normu: identifikační čára, zápis velikosti, metoda v praporku i styl kót se překreslí. Vše o podporovaných normách

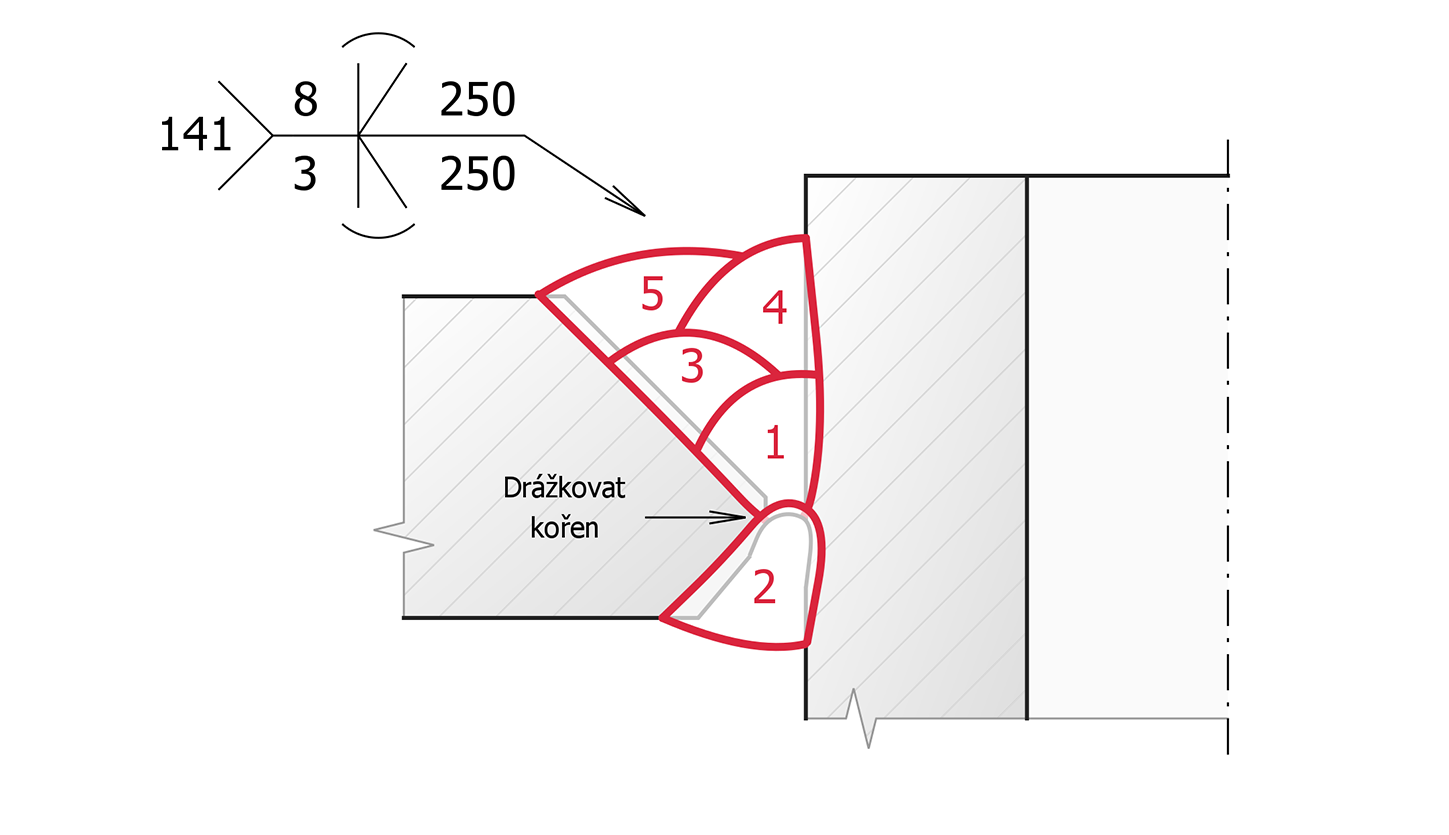

Metoda 141 podle ISO 4063 v praporku
06 Výstup
PNG, které obstojí i v tisku
Vlož ho do Wordu, Excelu nebo svého formuláře WPS. Ve Weldia WPS je obrázek součástí dokumentu bez jakéhokoli exportu.
- PNG v tiskovém rozlišení

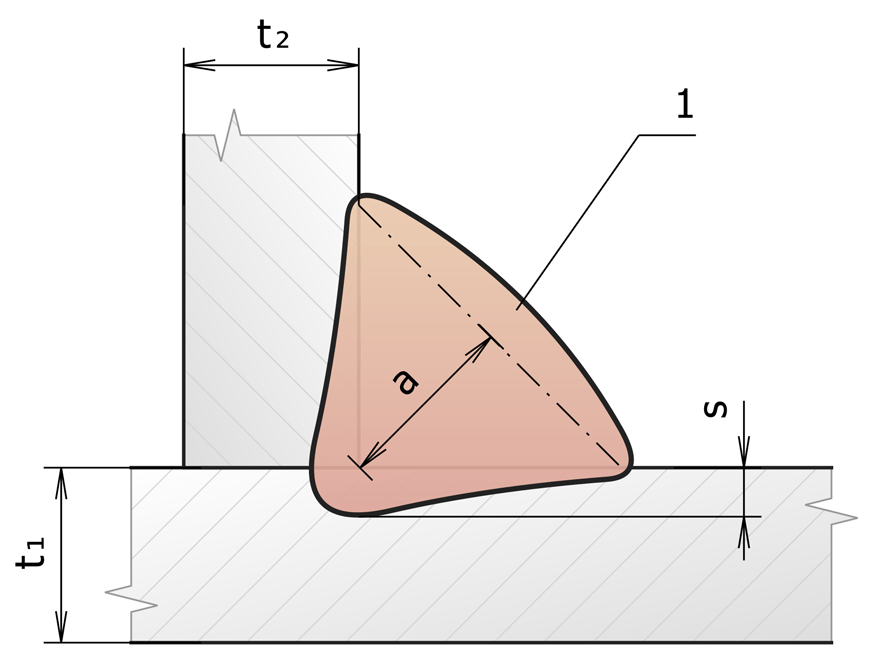

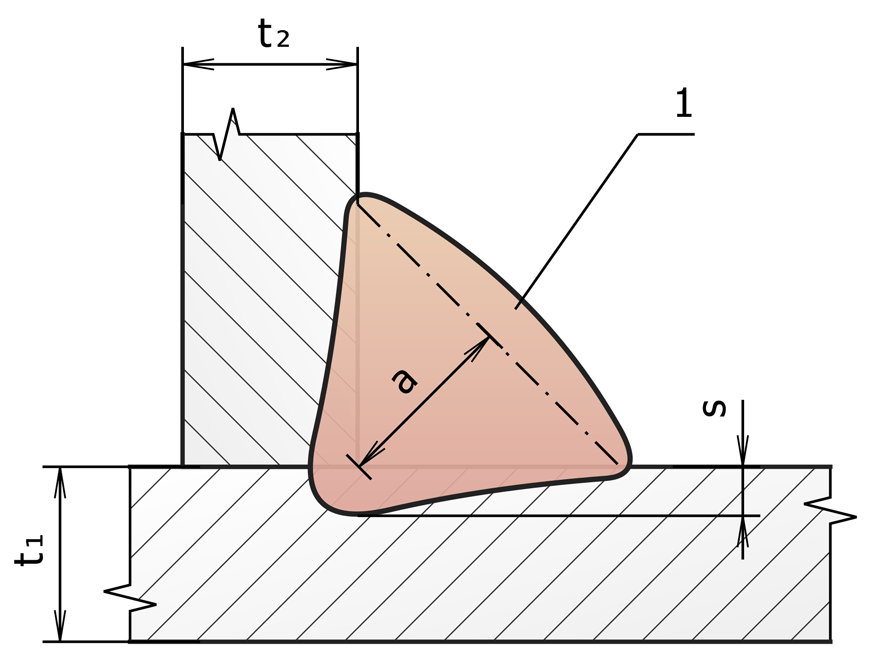

- Výchozí, kontrastní nebo černobílý styl pro tištěnou WPS
- Dva pohledy v každém obrázku: příprava svarových ploch a postup svařování
- Snímek jen té části obrázku, kterou potřebuješ
07 Co čekat
Co čekat a co ne
Designer je nástroj na detaily svarů. Tady je, co dnes umí, i s omezeními.
- Výstup
- PNG v tiskovém rozlišení, i černobíle. Ve Weldia WPS bez jakéhokoli exportu.
- Kde běží
- Aktuální prohlížeč na počítači nebo tabletu. Nic se neinstaluje.
- Import
- Žádný import fotografií, DWG ani DXF. Designer kreslí z vlastních parametrických objektů, není to CAD.
- 3D
- Pohled jen ke čtení, stále se vyvíjí. Ne každý objekt už má 3D tvar.
- Jazyky
- Čeština a angličtina
- Ukládání
- Automatické, do knihovny sdílené v rámci firemního účtu, s vyhledáváním
08 Cena
Designer PRO na dobu, kterou potřebuješ
Jedna licence na uživatele, placená jednou za celé období. Nic se samo neobnoví, prodlužuješ z účtu.
- Neomezeně obrázků
- Export bez vodoznaku
- Knihovna sdílená s kolegy
- Platba kartou nebo na zálohovou fakturu, číslo objednávky a DIČ v objednávce
| Období | Zaplatíš za uživatele | Měsíčně |
|---|---|---|
| 1 měsíc | 790 Kč | 790 Kč |
| 3 měsíce | 955 Kč | 318 Kč |
| 6 měsíců | 1 493 Kč | 249 Kč |
| 1 rok nejčastější volba | 2 388 Kč | 199 Kč |
| 3 roky | 6 089 Kč | 169 Kč |
Ceny bez DPH. Weldia WPS už Designer pro své uživatele obsahuje.
Chceš zjednodušit i tvorbu WPS?
Weldia WPS má Designer zabudovaný. Obrázek vložíš do WPS nebo WPQR bez exportu souboru a obrázky i dokumenty máš na jednom místě.
Musím umět CAD?
Ne. Plechy, trubky, tyče a profily skládáš z palety a rozměry zadáš číslem. Kóty a značky kreslí nástroje udělané přímo pro obrázky svarů.
Můžu nahrát DWG nebo DXF?
Ne. Designer neimportuje fotografie, DWG ani DXF. Kreslí z vlastních objektů a exportuje PNG.
Potřebuji i Weldia WPS?
Jen pokud chceš ve Weldii také psát a spravovat dokumenty. Na obrázky do vlastních dokumentů stačí Designer.
Můj spoj v paletě není. Co teď?
Začni od nejbližšího plechu, trubky nebo profilu a dokresli ho volnými čarami, volným tvarem a textem. Napiš nám, o jaký spoj šlo, paleta roste právě z takových podnětů.
Vidí moje obrázky i kolegové?
Ano. Obrázky jsou v jedné knihovně sdílené v rámci firemního účtu, s vyhledáváním. Kdokoli s licencí je může otevřít a upravit.
Může jednu licenci sdílet víc lidí?
Ne. Každá licence patří jednomu uživateli. Když někdo odejde, správce účtu ji přidělí někomu jinému.
Mám obrázky z Designeru 1. Kde je najdu?
Už jsou v Designeru 2, přesně tak, jak byly. Nic nepřevádíš ani znovu nenahráváš.
Obnoví se licence sama?
Ne. Zaplatíš najednou 1, 3, 6, 12 nebo 36 měsíců a před koncem ji z účtu prodloužíš, nová licence naváže.
