Ukázky a výstupy

Podívej se na práci, kterou chceš vytvořit

Dva produkty, konkrétní úlohy a čitelné výstupy. U každé ukázky najdeš zadání, postup i omezení. Bez registrace a odkaz můžeš poslat kolegovi.

Okótovaný obrázek svaru WPS s vloženým obrázkem

01 Designer

Obrázek svaru připravený do WPS

Spoj trubky s plechem, kóty, tři očíslované housenky a značka svaru. Ve videu uvidíš, jak celý obrázek vzniká v Designeru.

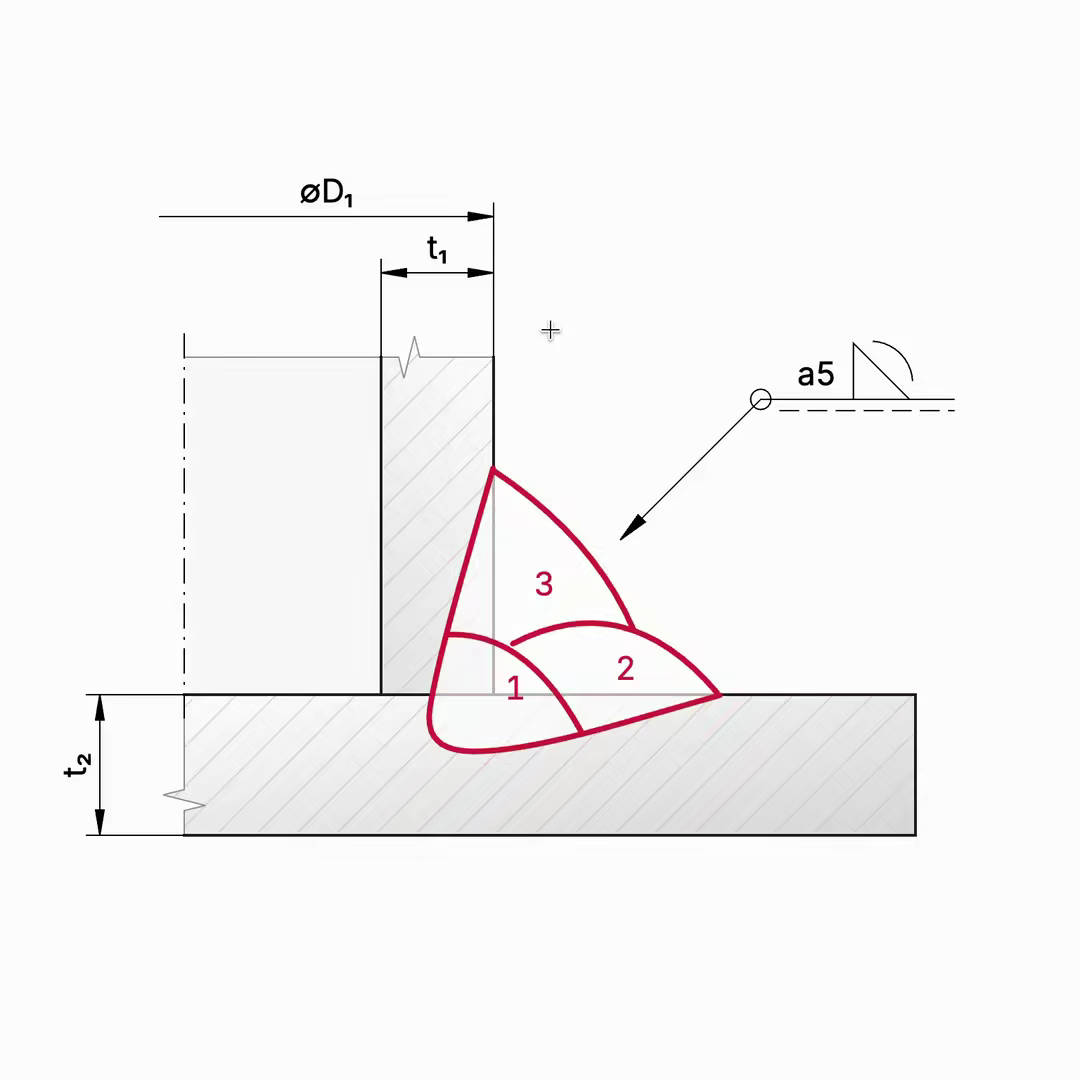

Spoj trubky s plechem se třemi očíslovanými housenkami, kótami ⌀D1, t1 a t2 a značkou svaru a5, stejný jako ve videu
  1. 01

    Sestav spoj

    Parametrické plechy, trubky, tyče, profily a výztuž. Stejně parametricky vložíš i samotné svary.

  2. 02

    Doplň dokumentační detail

    Automatické kóty z vybraných hran, očíslované housenky a značka svaru podle ISO 2553 nebo AWS A2.4.

  3. 03

    Použij výsledek

    Stáhni přípravu svarových ploch a postup svařování jako PNG a vlož je do svého WPS dokumentu.

Získám tento výstup i ve zkušební verzi?

Zkušební verze Designeru má omezené funkce a exportované obrázky obsahují vodoznak. Pro výstup bez vodoznaku potřebuješ placenou licenci.

Je to import z CADu?

Ne. Obrázek je nakreslený z vlastních objektů Designeru, nic se neimportovalo.

Stejný spoj, kreslený v reálném čase

54 sekund od prázdného plátna k okótovanému spoji se značkou svaru, bez střihu.

Vyzkoušet Designer Jak obrázek pokračuje do WPS

02 Galerie

Exporty ze skutečné práce

Přímo z Designeru: do WPS, pro výztuž, zkoušení, pájení i konstrukce.

Vícevrstvý 1/2 V svar podle ISO 2553, metoda 141 v praporku, vydrážkovaný kořen
Vícevrstvý 1/2 V svar podle ISO 2553, metoda 141 v praporku, vydrážkovaný kořen
Stejný spoj podle AWS A2.4 s GTAW v praporku
Stejný spoj podle AWS A2.4 s GTAW v praporku
V svar trubky na sedm housenek, úhly hořáku a třída provedení EXC3 ve značce
V svar trubky na sedm housenek, úhly hořáku a třída provedení EXC3 ve značce
Indikace z kontroly svaru s polohou a velikostí, do protokolu
Indikace z kontroly svaru s polohou a velikostí, do protokolu
Řady vtisků zkoušky tvrdosti přes základní materiál, TOO a svar, do protokolu o zkoušce
Řady vtisků zkoušky tvrdosti přes základní materiál, TOO a svar, do protokolu o zkoušce
Tupý spoj betonářské výztuže B500B na podložce, úhel rozevření 60°, otupení a mezera v kořeni
Tupý spoj betonářské výztuže B500B na podložce, úhel rozevření 60°, otupení a mezera v kořeni
Postup svařování spoje výztuže, čtyři očíslované housenky
Postup svařování spoje výztuže, čtyři očíslované housenky
Hrdlový pájený spoj měděných trubek, pájka CuP 284, do BPS
Hrdlový pájený spoj měděných trubek, pájka CuP 284, do BPS
Pájený přípoj odbočky s pájkou v hrdle a všemi rozměry
Pájený přípoj odbočky s pájkou v hrdle a všemi rozměry
Svařovaný uzavřený profil s koutovými (FW) a tupými (BW) svary do návodky
Svařovaný uzavřený profil s koutovými (FW) a tupými (BW) svary do návodky

Obrázky jsou ukázky z vlastní práce Weldie a z předváděcích ukázek.

Modelové hodnoty a vzorové razítko. Nejde o schválený svařovací postup.
Hotová WPS z Weldia WPS se vzorovým logem firmy a razítkem

03 WPS

Dokument, který odborně posoudíš

Struktura dokumentu, vložený obrázek, vazba na WPQR a výstup, na modelovém koutovém svaru hliníkových trubek.

  1. 01

    Zadej údaje

    Editor WPS tě provede jednotlivými poli a doplní základní materiály, přídavné materiály i další údaje z tvých databází.

  2. 02

    Přidej obrázek

    Nakresli spoj v zabudovaném Designeru, bez exportovaného souboru mezi tím.

  3. 03

    Zkontroluj pokrytí

    Editor nabídne vhodné WPQR pro vytvářenou WPS a v reálném čase kontroluje její parametry proti rozsahům navázaného WPQR.

  4. 04

    Vytiskni a najdi znovu

    Dokument exportuj do PDF a později ho najdeš v automaticky vedeném seznamu.

Požádat o WPS Trial Domluvit demo videohovor
